Ao projetar um pórtico de alta precisão ou uma plataforma linear de base larga, os engenheiros costumam usar duas guias lineares paralelas para suportar a carga.

No entanto, mesmo os de mais alta qualidade trilhos lineares TOCO O desempenho será inferior se não estiverem perfeitamente paralelos. O desalinhamento é o "assassino silencioso" da automação, levando ao aumento do atrito, desgaste irregular e falha prematura do sistema.

Por que o paralelismo é importante

Em um sistema de eixo duplo, se os dois trilhos não forem paralelos (seja horizontalmente ou verticalmente), os carros irão colidir um com o outro. Isso cria um efeito de "travamento".

• Desalinhamento horizontal: Faz com que os carros se comprimam ou se separem à medida que se movem.

• Desalinhamento vertical: Isso faz com que um dos carros suporte uma carga maior, levando à fadiga desigual dos rolamentos de esferas.

Sintomas de um sistema desalinhado

Se você se deparar com algum dos seguintes problemas em seu Módulos TOCOVerifique seu alinhamento imediatamente:

1. Torque do motor inconsistente: O motor trabalha com mais intensidade em pontos específicos ao longo do percurso.

2. Barulho excessivo: Um som de "rangido" ou "estalo" que desaparece quando um dos trilhos é afrouxado.

3. Geração de Calor: Os vagões ficam quentes ao toque após apenas algumas viagens.

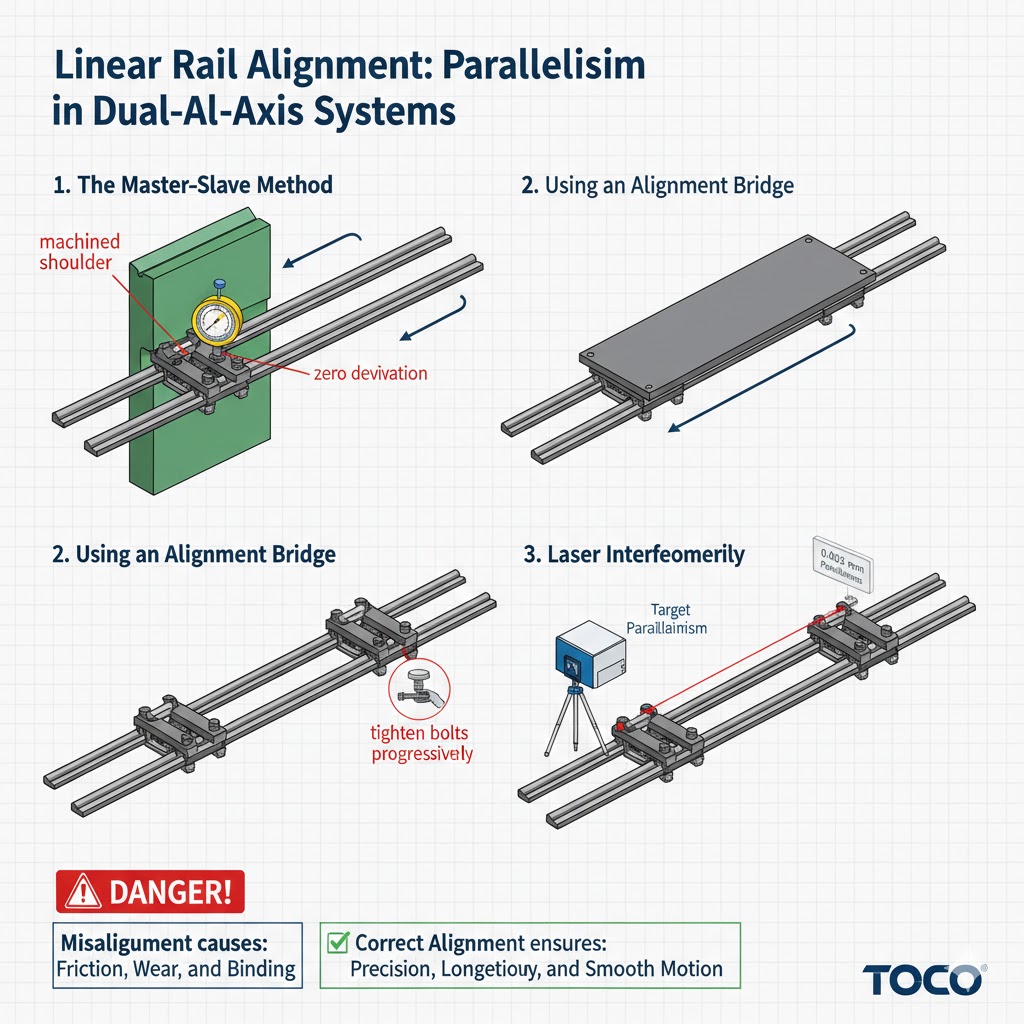

3 Técnicas Profissionais para um Alinhamento Perfeito

Para garantir que seu sistema atinja o valor calculado Vida útil L10Siga estes métodos de instalação padrão do setor:

1. O Método Mestre-Escravo

Designe um trilho como o trilho "Mestre" e fixe-o com parafusos contra um ressalto usinado. Use um relógio comparador acoplado ao carro Mestre para alinhar o trilho "Escravo" enquanto move a plataforma. Isso garante que o trilho escravo siga o mesmo caminho do trilho mestre.

2. Utilizando uma ponte de alinhamento

Para vãos amplos, utilize uma "ponte" rígida ou a própria mesa de trabalho para conectar os carros. Mova a mesa lentamente de uma extremidade à outra, apertando os parafusos de fixação do segundo trilho somente quando o carro passar por eles.

3. Interferometria a laser

Para aplicações de altíssima precisão (manuseio de CNC ou semicondutores), utilize um laser para verificar a retilineidade e o paralelismo em escala micrométrica.

Conclusão

Componentes de alto desempenho exigem instalação de alto desempenho. Ao priorizar o paralelismo durante a montagem do seu sistema, você garante a otimização do desempenho. Guias lineares TOCOAo fazer isso, você reduz o Custo Total de Propriedade (TCO) evitando manutenções desnecessárias e perdas de energia.
