Introdução: A Revolução da Pequena Escala

No passado, a automação industrial era sinônimo de enormes trilhos de aço e máquinas pesadas. Hoje, a fronteira da inovação está se deslocando para o "micro". De impressoras 3D de mesa e ferramentas de inspeção de semicondutores a dispositivos médicos portáteis, o desafio não é mais apenas mover cargas pesadas — trata-se de mover cargas minúsculas com precisão submicrométrica em espaços extremamente confinados.

Guias Lineares em Miniatura (normalmente definidas por larguras de trilho de 15 mm ou menos) são a solução para este enigma "espaço versus precisão".

1. Anatomia de um Guia em Miniatura

Projetar um guia linear em escala reduzida não é tão simples quanto apenas diminuir o tamanho de um guia padrão. Requer engenharia especializada:

• Construção em aço inoxidável: Como são frequentemente usados ​​em eletrônica ou laboratórios onde a ferrugem é inaceitável, a maioria dos guias em miniatura são feitos de Aço Inoxidável 440C como padrão.

• Sistemas de retenção de bolas: Para evitar que as microesferas de aço se soltem durante a instalação, os carrinhos em miniatura geralmente possuem retentores de arame integrados.

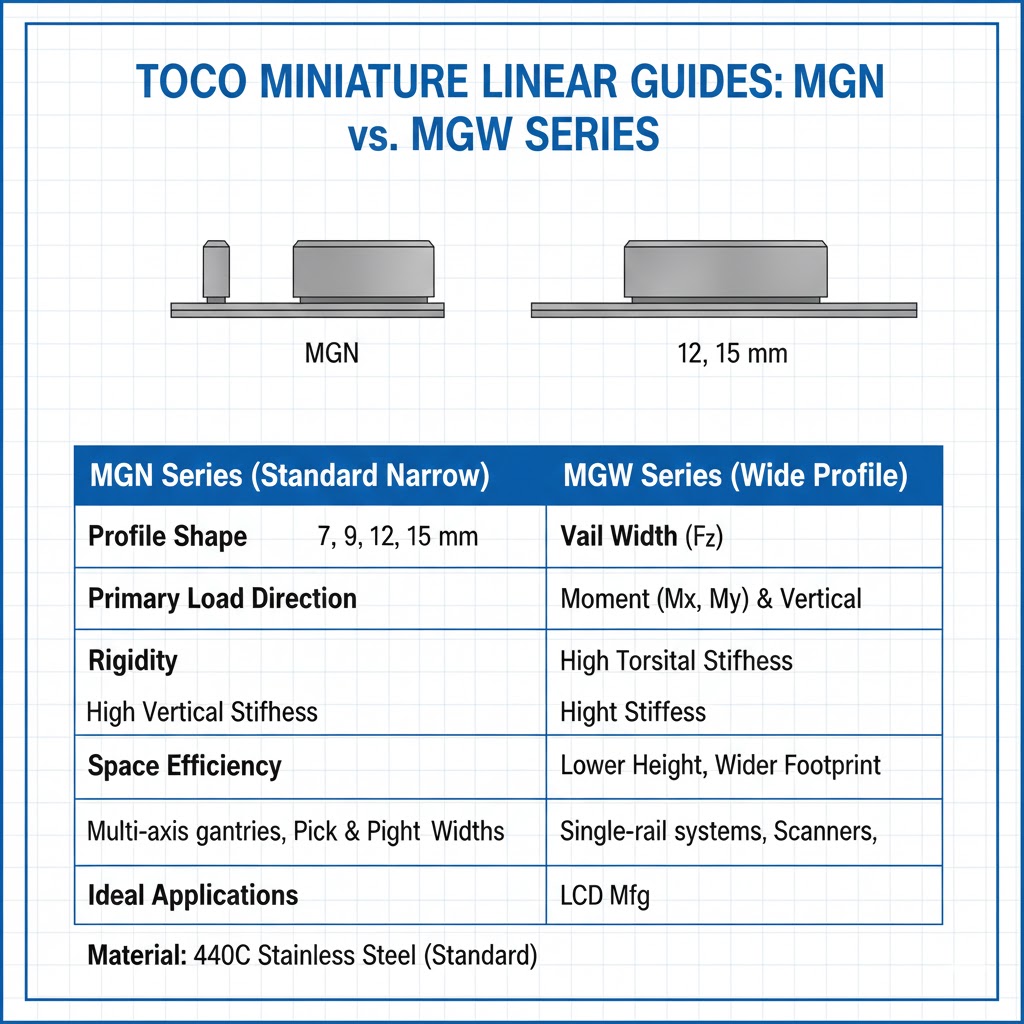

• Opção de trilho "largo" (Série MGW): Em aplicações onde o espaço é muito limitado para dois trilhos paralelos, utiliza-se um único trilho miniatura "largo" para suportar cargas de momento (forças de torção) que normalmente fariam um trilho estreito padrão tombar.

2. Principais aplicações para micromovimentos

A. Semicondutores e Montagem de PCBs

Dentro de uma máquina de montagem de chips, os componentes se movem a velocidades impressionantes. Guias em miniatura proporcionam a estabilidade de baixa massa e alta velocidade necessária para posicionar os componentes com repetibilidade perfeita, sem o volume dos componentes tradicionais.

B. Impressão e digitalização 3D de alta qualidade

Para impressoras 3D de mesa de nível profissional ou scanners odontológicos, a suavidade é fundamental. O design de baixo atrito das guias em miniatura elimina a "oscilação" frequentemente encontrada em sistemas mais baratos de hastes e buchas, resultando em acabamentos de superfície impecáveis.

C. Posicionamento Óptico e de Lentes

Em sistemas de corte a laser ou de foco de câmeras, a massa móvel deve ser minimizada para permitir ajustes de alta frequência. Guias em miniatura oferecem a rigidez necessária com uma fração do peso.

3. Desafios de projeto: o fator "tolerância rigorosa"

Ao trabalhar com componentes em miniatura, a margem de erro é praticamente zero.

• Planicidade da superfície de montagem: Como os trilhos em miniatura são finos, eles acompanham qualquer curva ou saliência na superfície de montagem. A base deve ser retificada perfeitamente plana para evitar travamentos.

• Torque de aperto: Apertar demais um parafuso de fixação em um trilho de 7 mm pode deformar o próprio trilho. O uso de uma chave dinamométrica calibrada é obrigatório para montagens com micromovimentos.

4. A gama de miniaturas TOCO

A série de miniaturas da TOCO (MGN e MGW) foi projetada para quem precisa de "Alta Precisão em Tamanho Compacto". Oferecemos:

1. Tamanhos de 3 mm a 15 mm.

2. Pré-carregamento personalizado: Mesmo em tamanhos miniatura, oferecemos as opções Z0 (Leve) e ZF (Com Folga).

3. Intercambiabilidade: Nossos chassis são projetados para serem compatíveis com as especificações padrão globais, facilitando a atualização de seus microssistemas existentes para a qualidade TOCO.
