Ao projetar um estágio de alta precisão usando fusos de esferas TOCO, o hardware mecânico só é tão bom quanto a capacidade do sistema de "enxergar" onde está.

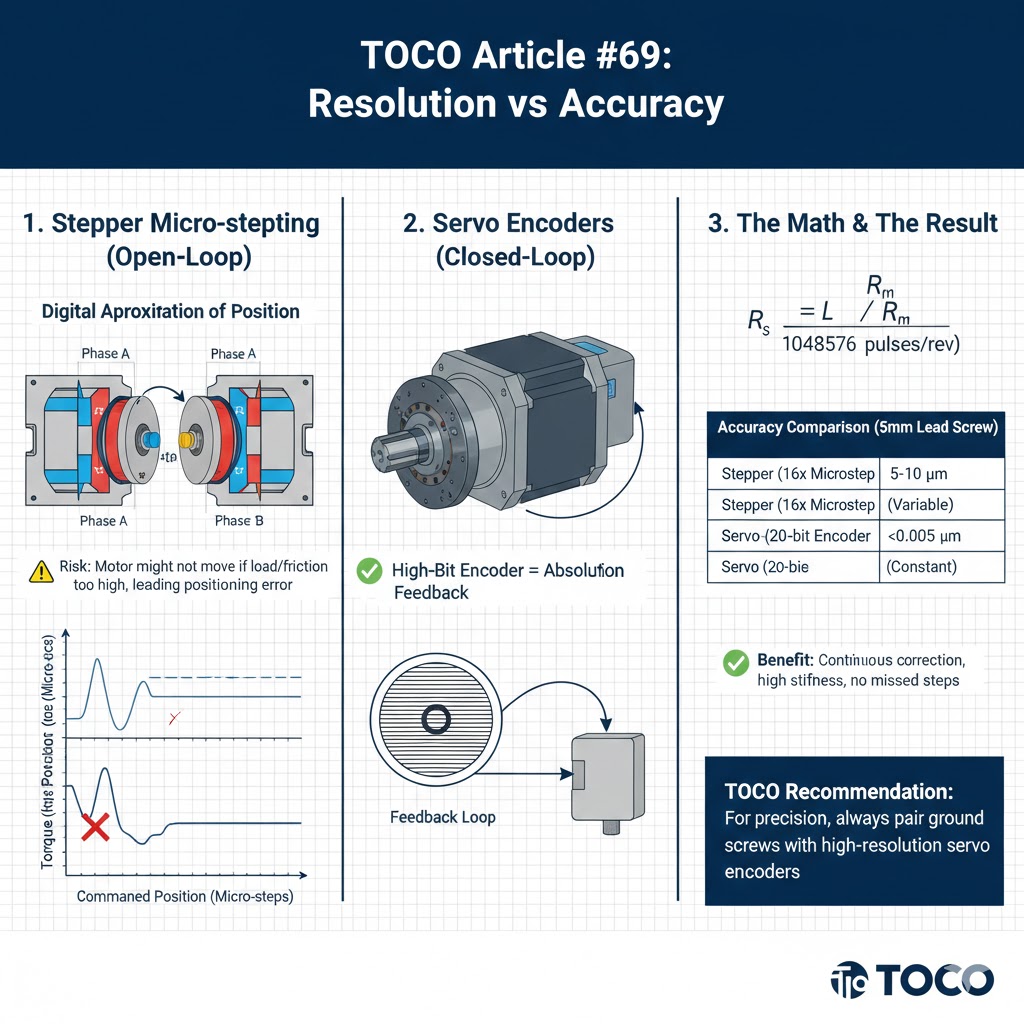

No mundo do controle de movimento, ouvimos falar frequentemente em "Resolução", mas resolução não é o mesmo que precisão. Este artigo esclarece a diferença entre os dois conceitos. Micropassos (malha aberta) e Codificação Servo (Malha Fechada).

1. Micropassos em motores de passo: a aproximação digital

Um motor de passo padrão tem 200 "passos completos" por revolução (1.8º por passo). Para obter um movimento mais suave, os drivers usam Micro-passos para dividir esses 200 passos em milhares de pequenos incrementos (por exemplo, 25,600 passos/rev).

• A realidade: O micro-passo é um equilíbrio elétrico entre duas fases do motor. Enquanto o driver comandos um micropasso, o motor pode não se mover de fato se o atrito no trilhos-guia TOCO ou a inércia da carga é maior que o "torque incremental" desse pequeno passo.

• O risco: Você pode ter uma "resolução" de 1 mícron no papel, mas uma "precisão" de apenas 10 mícrons porque o motor está "esticando" entre os passos sem realmente se mover.

2. Codificadores Servo: A Verdade Absoluta

Um servomotor não adivinha; ele sabe. Ele usa um encoder—um disco físico com milhares de linhas gravadas—para indicar exatamente onde está o eixo.

• 17 bits vs. 24 bits: EQUIPAMENTOS Servos compatíveis com TOCO Use codificadores de alta resolução (alta taxa de bits).

  • Um codificador de 20 bits tem pulsos por revolução.

• A vantagem: Se o motor estiver com um desvio de 1 mícron, o encoder detecta imediatamente e o controlador aplica mais força para corrigir. Isso é Controle de malha fechada.

3. A Matemática da Resolução

Para encontrar a resolução (Rs) do seu sistema, você deve combinar a resolução do motor (Rm) com o avanço do seu... fuso de esferas TOCO (EU):

Exemplo de comparação (fuso de avanço de 5 mm)

Por que a alta resolução é importante para o hardware da TOCO

Mesmo que você não precise de precisão "nanológica", o feedback de alta resolução é vital para:

1. Suavidade: Servos de alta resolução produzem muito menos vibração, prolongando a vida útil do motor. porcas esféricas TOCO.

2. Rigidez: Um codificador de alta resolução permite que o motor "mantenha" sua posição de forma mais rígida contra forças externas.

3. Tempo de acomodação: Um feedback melhor significa que o sistema para de oscilar mais rapidamente, aumentando a produtividade da sua máquina.

Conclusão

O micropasso é uma ótima maneira de fazer um motor de passo funcionar silenciosamente, mas não substitui o feedback de alta resolução de um servo motor.

Para aplicações que exigem precisão repetível em nível micrométrico, a combinação de Parafuso de esferas retificado TOCO e uma Servo de alta precisão é a única maneira de garantir que onde você comando a máquina para ir é onde realmente está is.
